Измерение сопротивления изоляции

Значение

Под данным термином понимают отношение приложенного к диэлектрику напряжения к току утечки, протекающему сквозь него.

Это очень важный электротехнический показатель, так как он характеризует состояние изоляции в данный момент. При этом он не постоянен и определяется множеством факторов, основными среди которых считают влажность и температуру изоляции во время осуществления измерений.

Данные замеры представляют основную часть испытаний электрических цепей и электрооборудования. Их осуществляют перед вводом электроустановок или электрического оборудования в эксплуатацию, а также в целях профилактического контроля состояния проводки. Последние работы проводят для выявления снижения характеристик изоляции, что может привести к аварийным ситуациям. Другими словами, данные замеры позволяют избежать повреждения электропроводки в результате возгорания, электрического оборудования вследствие короткого замыкания и поражения при этом людей током. Для сооружений I, II категорий замер сопротивления изоляции предусмотрено осуществлять не реже раза в год, а для сооружений III категории — не реже раза в 3 года.

Технология измерения

Данные замеры проводят профессиональные сотрудники электроизмерительных лабораторий в соответствии с требованиями, содержащимися в ГОСТе 3345-76.

Предварительно осматривают линии, присоединения жил к электрическим приборам, соединения в распаечных и распределительных коробках на качество соединений и наличие оплавленных фрагментов.

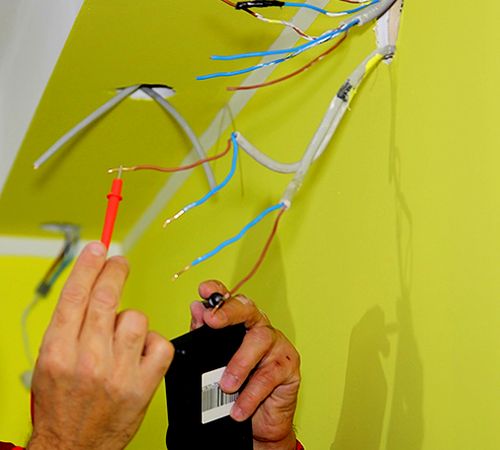

Процедура замеров, по ГОСТу, подразумевает подключение к жилам кабелей клемм мегомметра и подачу высокого напряжения. Перед началом замеров всю нагрузку отключают. Напряжение, которое необходимо подать мегомметром, в каждом конкретном случае измерений определяют на основе напряжения, на которое рассчитана сеть. Например, для сетей до 100 В используют то же напряжение, в то время как сети свыше 1000 В замеряют путем подачи напряжения в 2500 В. При замерах изоляции кабелей подаваемое на них напряжение определяют на основе сечения. Для кабелей до 16 мм² используют напряжение в 1000 В, а изоляцию проводов большего диаметра замеряют напряжением в 2500 В.

По результатам описанных измерений исполнителями составляется протокол, называемый также актом. Стоимость работ определяется количеством кабельных линий.
